UNIVERTOR AE Baureihe

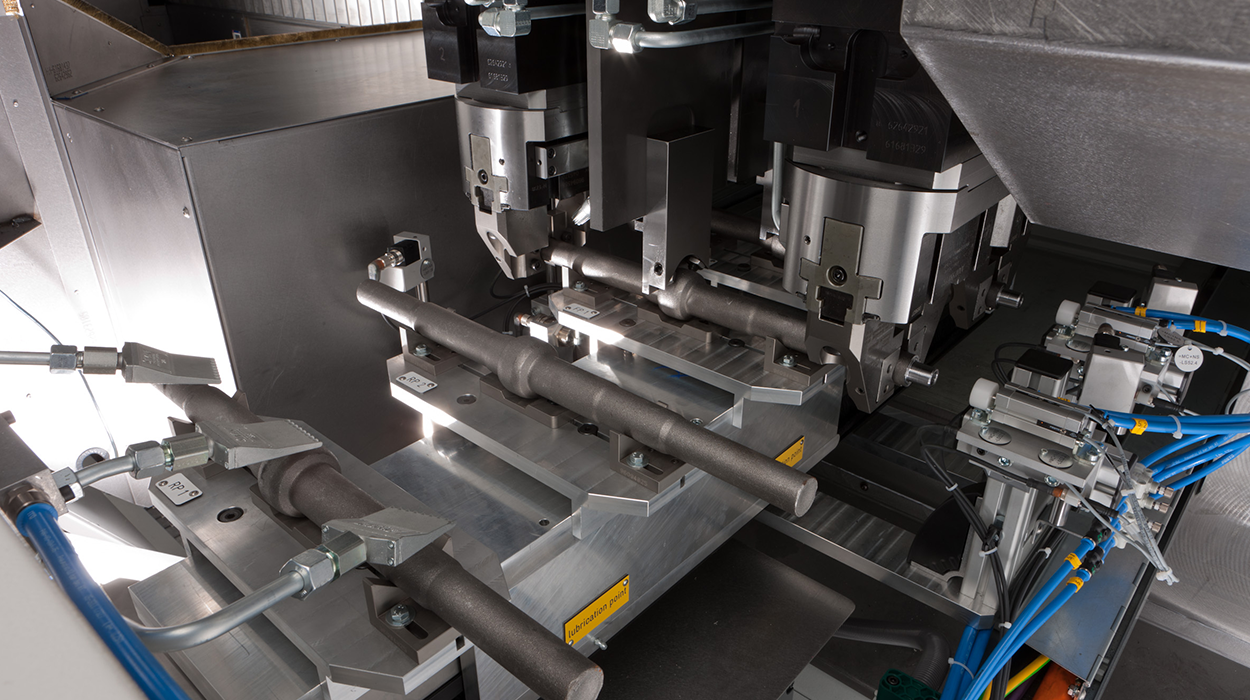

Automatische Beladung mit dem integrierten Aufnahmesystem

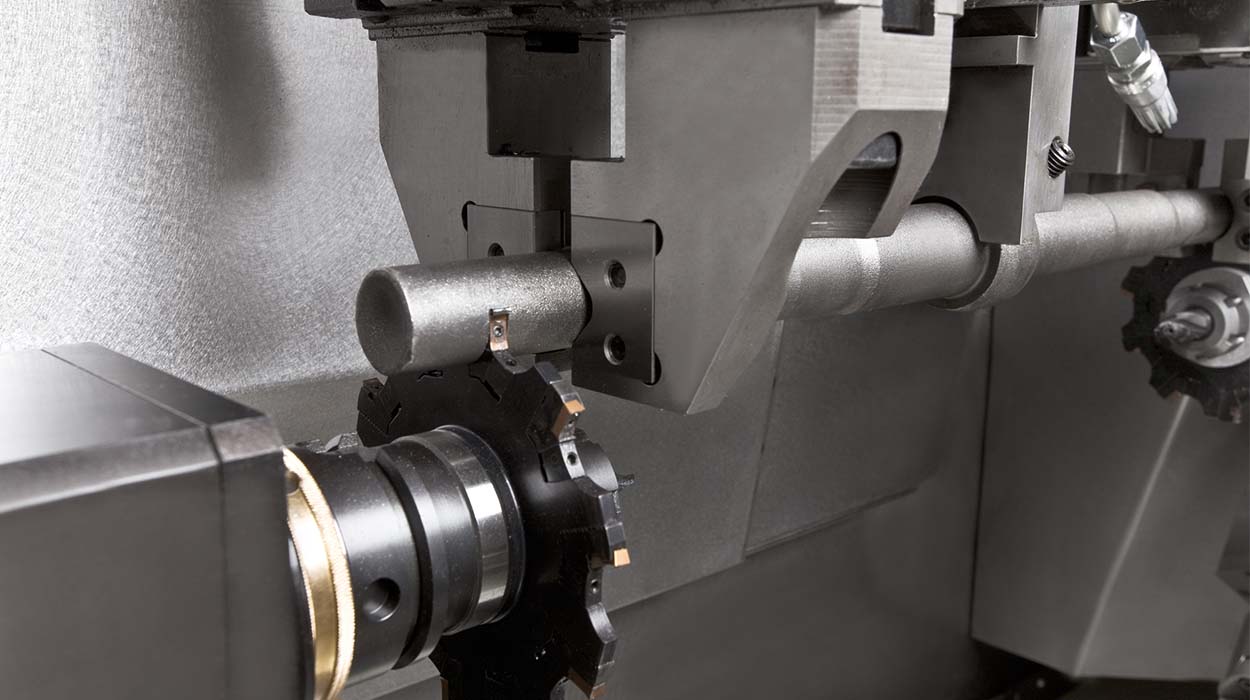

Leistungsstarke zentrische Klemmung für die zuverlässige Fixierung von Rohteilen

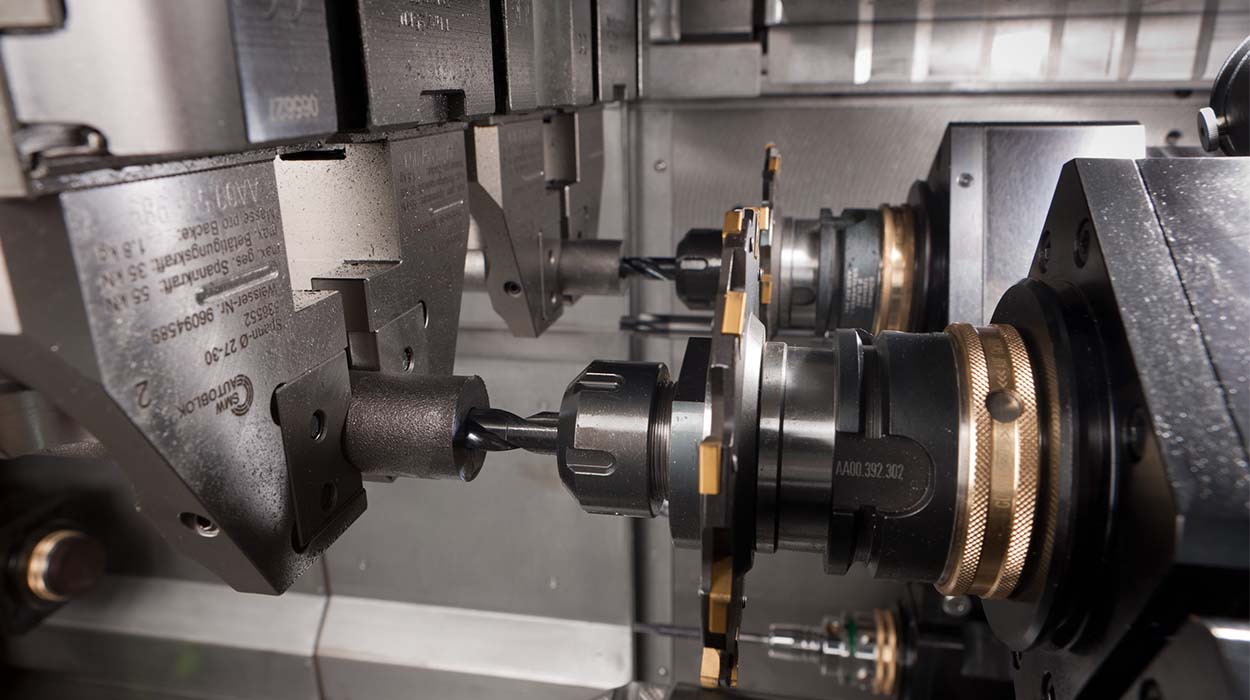

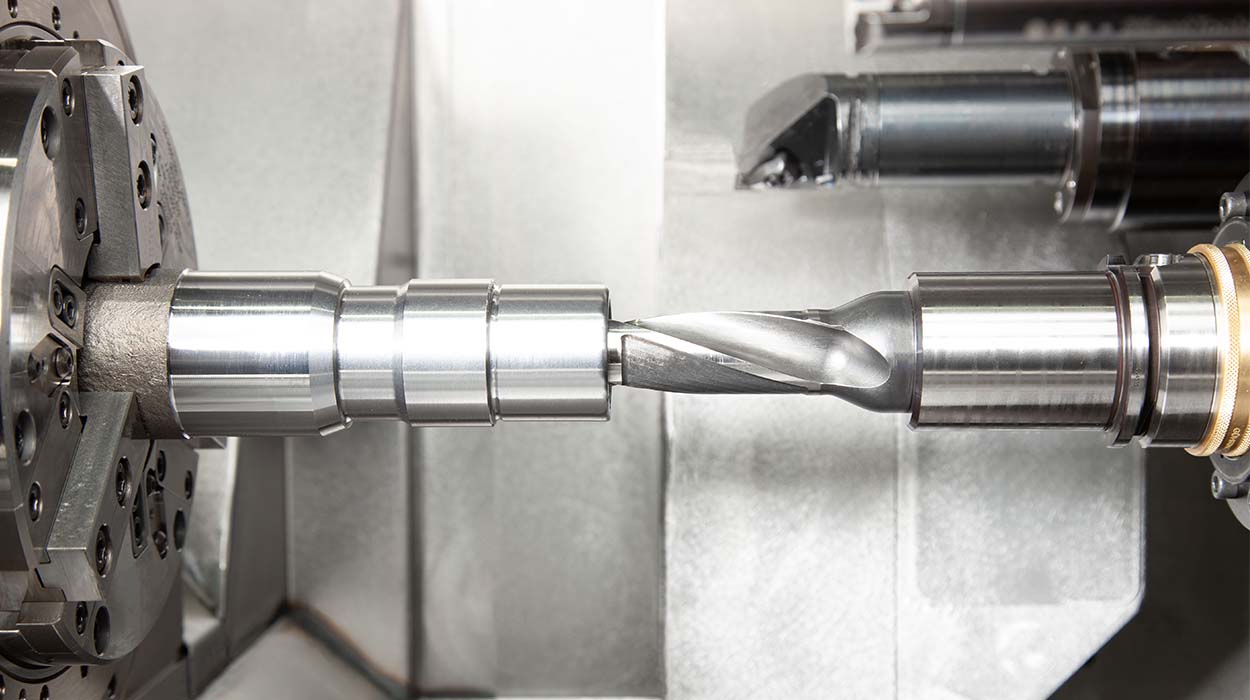

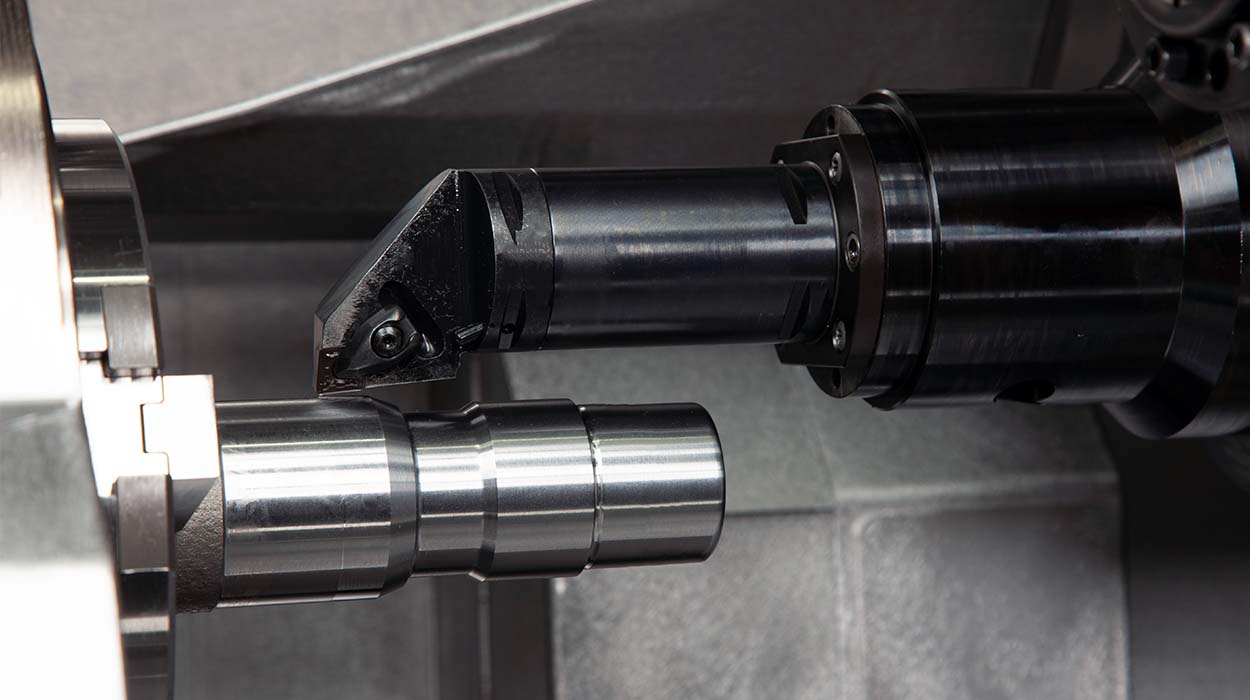

Zentrieren, Spindeln, Bohren und Fräsen von Wellenenden
Die Univertor AE Baureihe ist eine modular aufgebaute Endenbearbeitungsmaschine mit original WEISSER Pick-Up System. Anstelle des Grundschlittens mit Motorspindel wird ein modifizierter, verfahrbarer Aufbauschlitten mit robusten Zentrisch-Spannern zur Aufnahme von wellenförmigen Werkstücken, wie z. B. Getriebe- und Kurbelwellen eingesetzt. Damit sind keine zusätzlichen Roboter- oder Portallösungen notwendig, die Maschine belädt sich selbst.

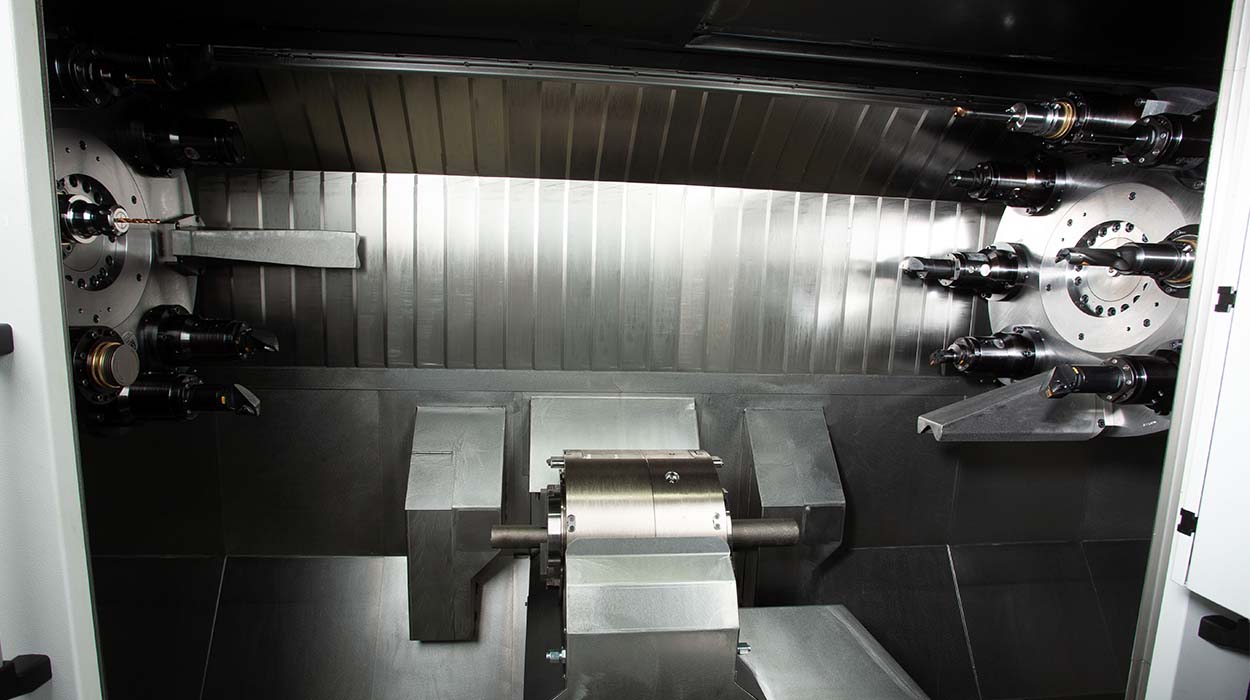

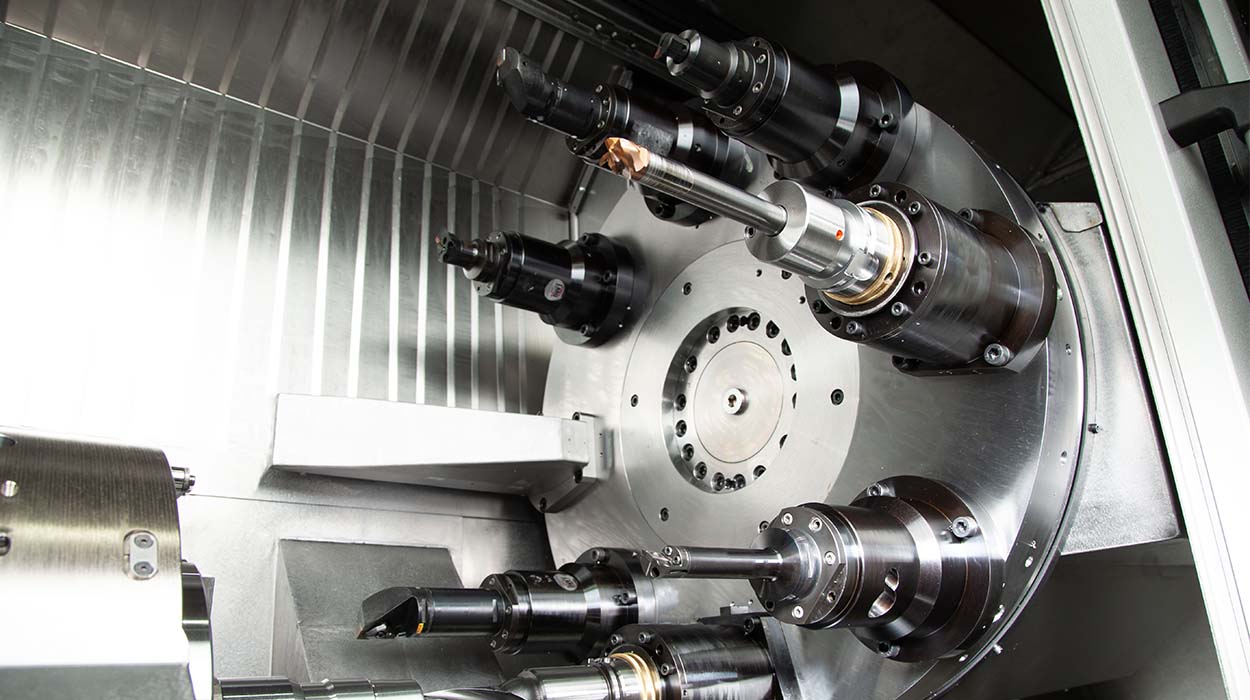

Die Konzeption mit robusten Scheiben- oder Kronenrevolvern ermöglicht durch angetriebene Werkzeuge das Spindeln, Fräsen, Bohren und Tiefbohren der Wellenenden. Die Horizontal-Achse der Maschine ist mit einem Linear-Direktantrieb ausgerüstet. Neben der hervorragenden Dynamik und den hohen Eilganggeschwindigkeiten verfügt die UNIVERTOR AE Baureihe zudem über sehr gute Dämpfungseigenschaften und damit ein erstklassiges Genauigkeitsverhalten.
Technische Daten
AE
AE-T
Max. Werkstückdurchmesser
150 mm
150 mm
Max. Werkstücklänge
600 mm
600 mm
Max. Vorschubkraft X/Z (40 % ED)
5 / 5 kN
5 / 5 kN
Max. Vorschubkraft X2 (40 % ED)
12 kN
12 kN
Arbeitshub X/Z-Achse
350 / 1.900 mm
310 / 1.900 mm
Arbeitshub Z2-Achse
457 mm
457 mm
AE
AE-T
Max. Verfahrgeschwindigkeit X/Z
30 / 50 m/min
30 / 50 m/min
Max. Verfahrgeschwindigkeit Z2
30 m/min
30 m/min
Kugelgewindedurchmesser X/Z
40 / 40 mm
40 / 40 mm
Kugelgewindedurchmesser Z2
40 mm
40 mm
Werkzeuganzahl
2 / 6 / 8 (2x)
2 x 6 (2x)
Werkzeugaufnahme
HSK 63
HSK 63
Produktkompetenz
Modular aufgebaute Endenbearbeitungsmaschine mit WEISSER Pick-Up System für die Parallelbearbeitung von einem Werkstück. Der verfahrbare Grundschlitten ist mit robusten Zentrisch-Spannern zur Aufnahme von wellenförmigen Werkstücken ausgerüstet. Es sind keine zusätzlichen Roboteroder Portallösungen notwendig, denn die Maschine belädt sich selbst.
Modular aufgebaute Endenbearbeitungsmaschine mit WEISSER Pick-Up System für die Parallelbearbeitung von zwei Werkstücken als Twin Ausführung. Die Konzeption aus einem feststehenden und einem verfahrbaren

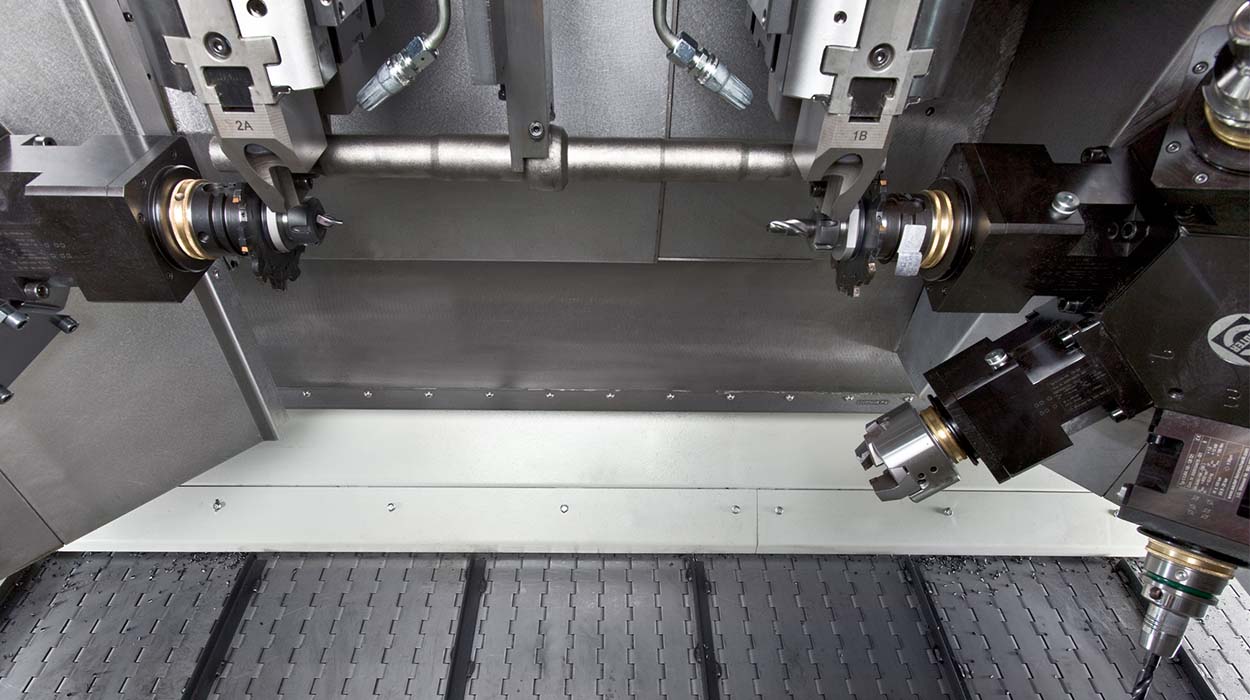

Scheiben- oder Kronenrevolver, in Verbindung mit dem verfahrbaren Aufbauschlitten des Zentrisch-Spanners, ermöglicht eine Simultanbearbeitung an beiden Wellenenden. Es sind keine zusätzlichen Roboter- oder Portallösungen notwendig, denn die Maschine belädt sich selbst.
Das wirtschaftliche Ablängen und Zentrieren bei der UNIVERTOR AE sorgt für eine präzise Aufnahme der Werkstücke für nachfolgende Prozessschritte in der Komplettbearbeitung. Die Konzeption mit robusten Scheiben- oder Kronenrevolvern ermöglicht durch angetriebene Werkzeuge das Spindeln, Fräsen, Bohren und Tiefbohren der Wellenenden.

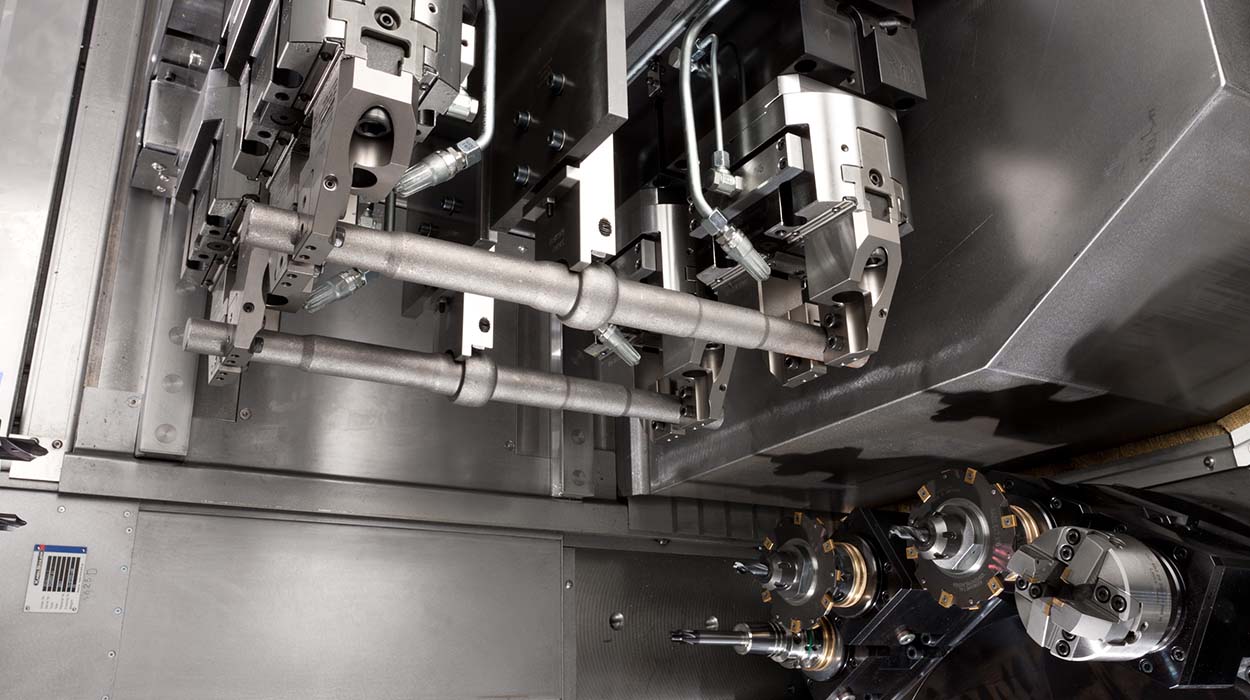

Eine weitere Ausbaustufe der AE bildet die AE-T (Twin). Die Twin ermöglicht die Simultanbearbeitung von zwei Werkstücken. Die Univertor AE-T verfügt über die Möglichkeit über den Zentrisch-Spanner zwei gleiche Werkstücke aufzunehmen und mit zwei gleichen Werkzeugen auf dem Revolver bearbeiten zu lassen.
