ARTERY

Zeitparalleles Drehen und/oder Drehen und Fräsen

Großer Arbeitsraum bei kompakter Aufstellfläche

Schwingungstechnisch optimierte Konstruktion

MULTIFUNKTIONALES PRÄZISIONS-HOCHLEISTUNGSZENTRUM FÜR DIE DREH-ODER DREH -FRÄS-KOMPLETTBEARBEITUNG

Lieferbar als hocheffiziente 5-Achs-Präzisionsdrehmaschine sowie als Dreh-Fräszentrum für die autonome, sehr genaue und stückkostengünstige 6-Seiten-Komplettbearbeitung. Die hohe Flexibilität der ARTERY ermöglicht ihren Einsatz in vielen Industriebereichen, z.B. Präzisionstechnik, Aerospace,  Maschinenbau, Medizintechnik, u.v.a. Die qualitativ hochwertige ARTERY produziert erstklassige Oberflächen. Die ARTERY bietet ein Höchstmaß an  Präzision und Prozesszuverlässigkeit und zeichnet sich durch hohe  Schwingungsdämpfung und Flexibilität aus.

KONZEPTIONELLE VORTEILE ARTERY

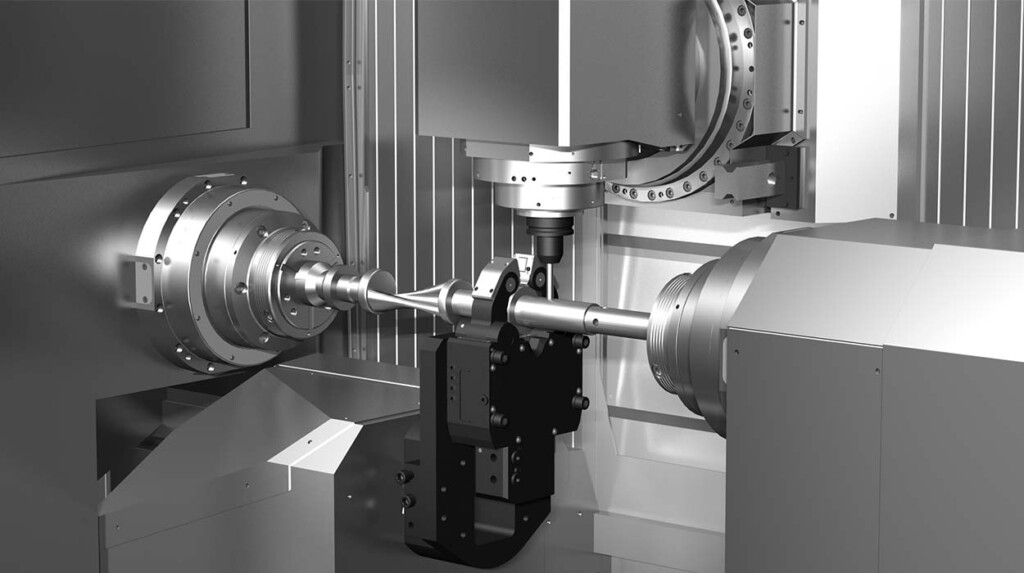

  • Zeitparalleles Drehen oder Drehen und Fräsen
  • Anwenderfreundliches, funktionales Design
  • Großer Arbeitsraum bei kompakter Aufstellfläche
  • Schwingungstechnisch optimierte Konstruktion
  • Servicefreundlicher Zugang zu allen relevanten Komponenten
  • Großzügig ausgestattetes, schwenkbares Bedienpult

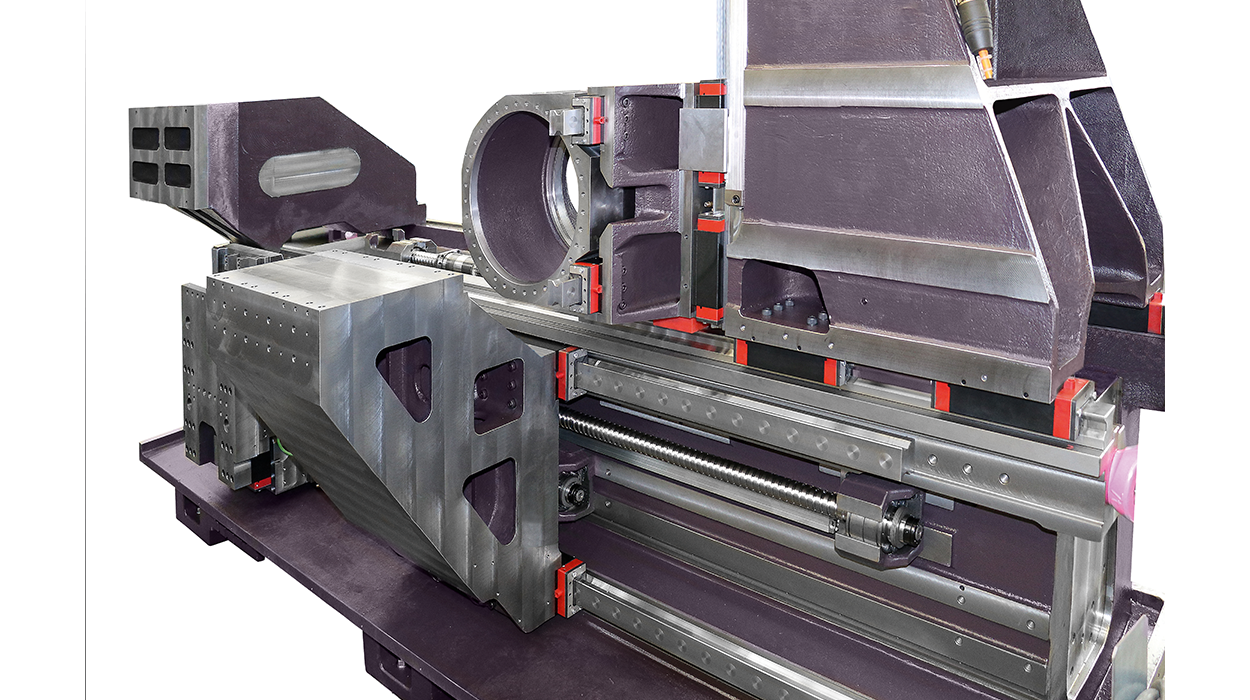

  • Schwingungsdämpfende Guss Konstruktion
  • Lange Z-Achse für 1.200 mm Bearbeitungslänge

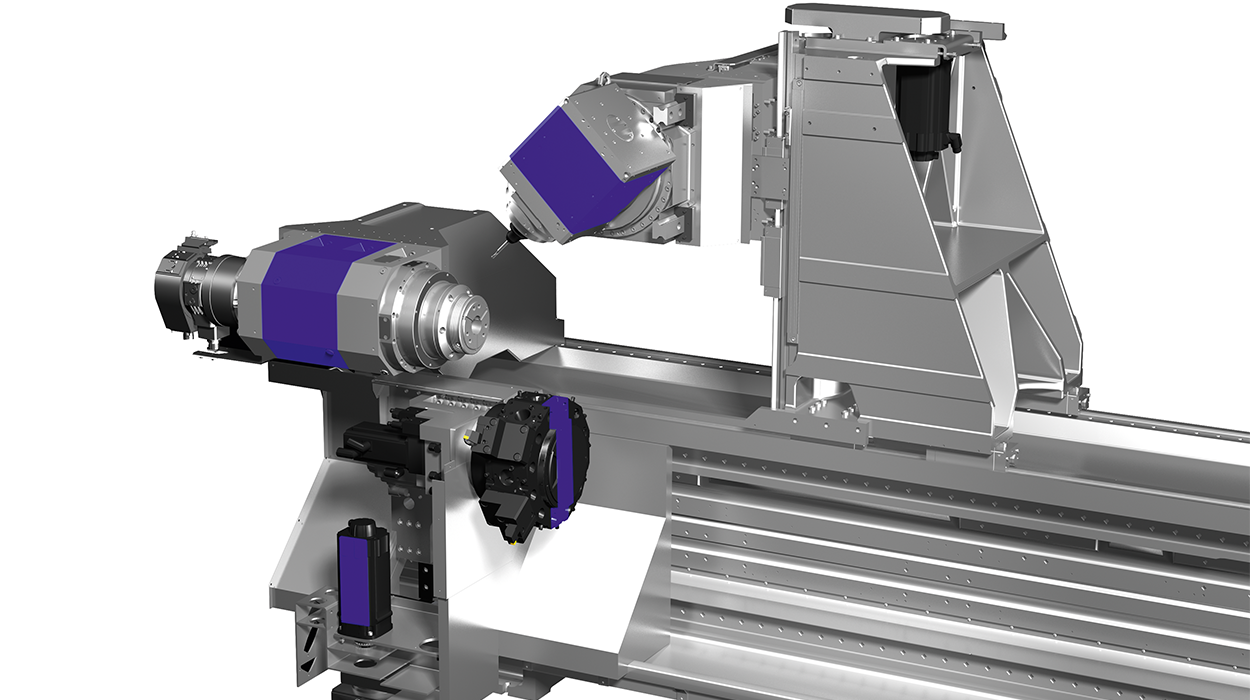

  • Y-Achse (+130/-80 mm) mit B-Achse und Frässpindel (HSK-T 63)

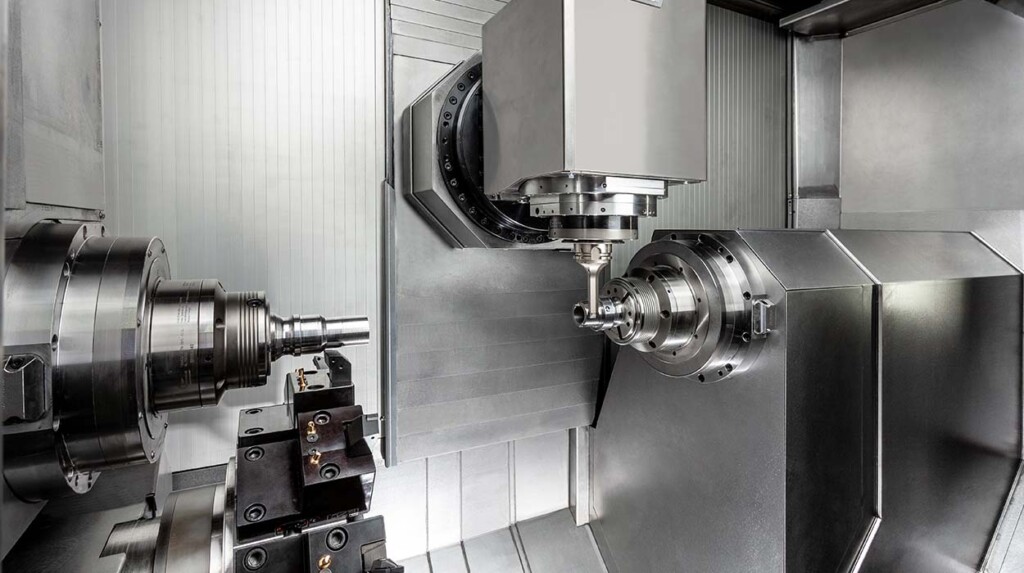

  • Kompakte Cartridge Frässpindel (B-Achse)
  • Frässpindel mit max. 20.000 min-1, Leistung bis 20 kW, 100 Nm
  • 38/102-fach-Kettenmagazin Highspeed-Werkzeugwechsler

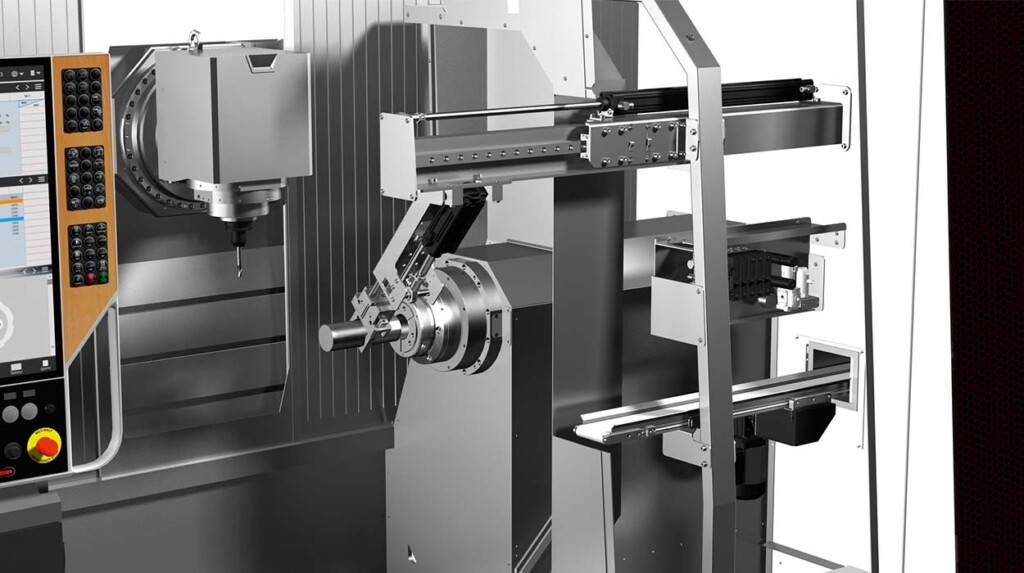

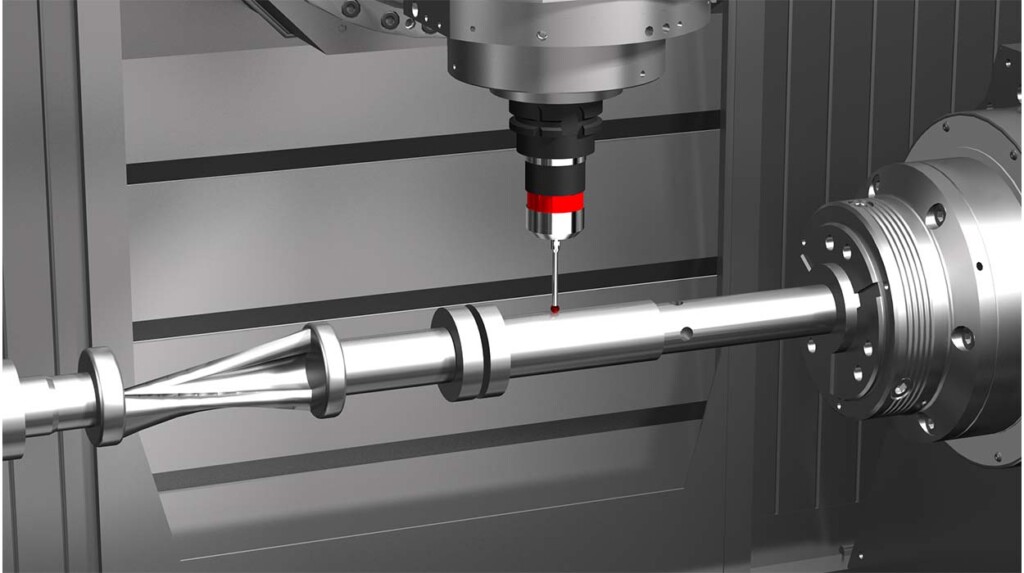

  • Stangen-Komplettbearbeitung
  • Hohe Stabilität und Präzision bei der Werkstückbearbeitung

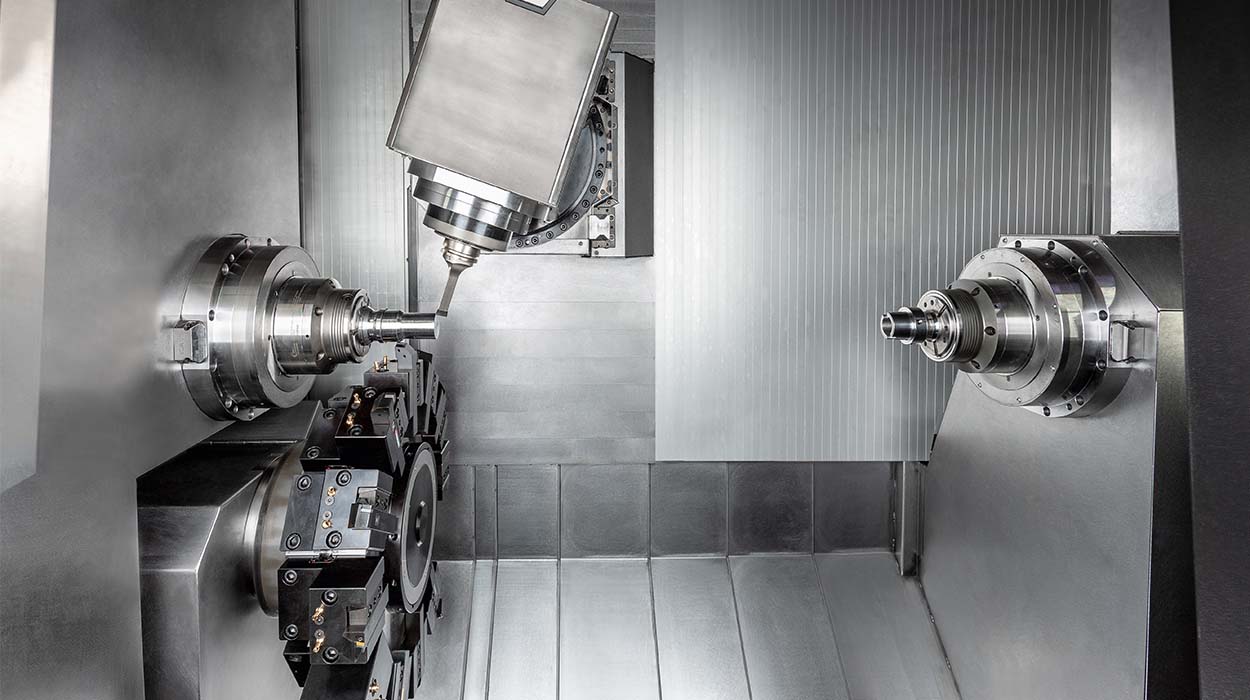

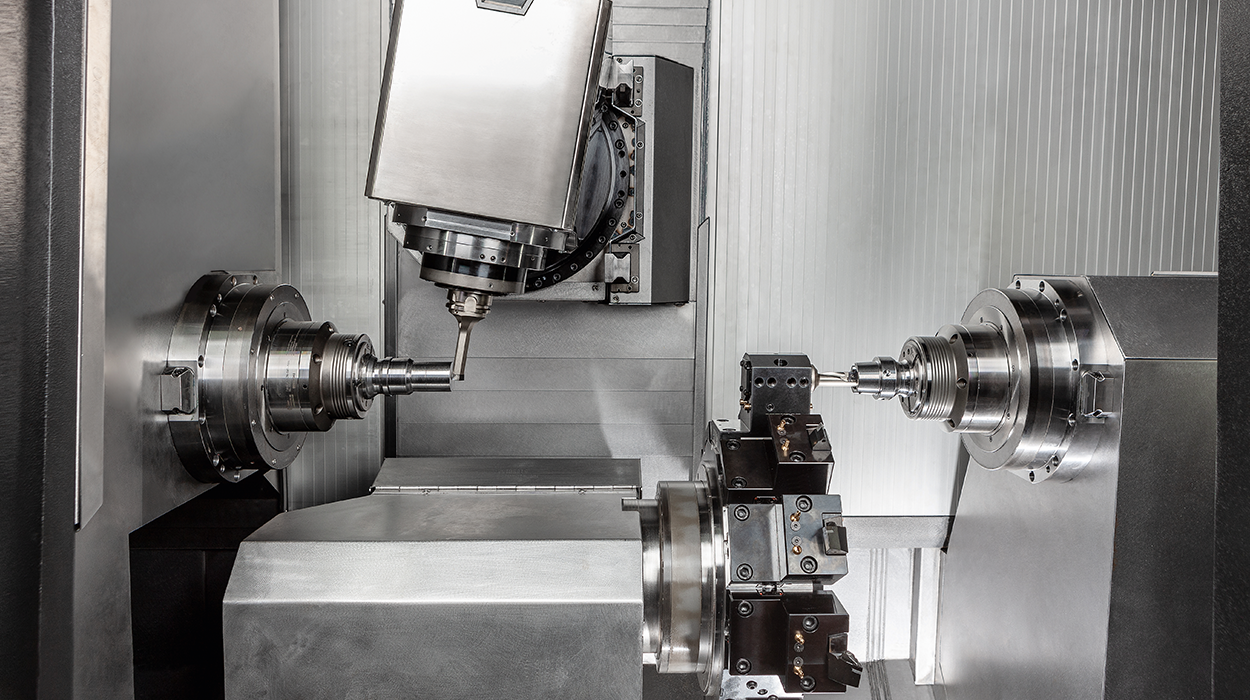

  • Gleichartige Haupt- und Gegenspindel

TECHNISCHE DATEN

M-1 4X
M-2 5X
M-2 TM
Drehlänge
1.200 mm
1.200 mm
1.200 mm
Spannfutterdurch-messer
bis 350 mm
bis 350 mm
bis 350 mm
Max. Vorschubkraft W/X/Y/Z (25 % ED)
7,5 / 7,5 / 7,5 / 7,5 kN
7,5 / 7,5 / 7,5 / 7,5 kN
7,5 / 7,5 / 7,5 / 7,5 kN
Arbeitshub X (oben / unten)
200 / 200 mm
200 / 200 mm
200 / 200 mm
Arbeitshub Y-Achse
210 (+130 / -80) mm
210 (+130 / -80) mm
210 (+130 / -80) mm
Arbeitshub Z-Achse (oben / unten)
1.100 / 1.200 mm
1.100 / 1.200 mm
1.100 / 1.200 mm
Max. Verfahrensge-schwindigkeit W/X/Y/Z
45 / 40 / 40 / 45 m/min
45 / 40 / 40 / 45 m/min
45 / 40 / 40 / 45 m/min
Kugelgewindedurch-messer W/X/Y/Z
40 / 40 / 40 / 40 mm
40 / 40 / 40 / 40 mm
40 / 40 / 40 / 40 mm
M-1 4X
M-2 5X
M-2 TM
Spindellagerdurch-messer
120 (160) mm
120 (160) mm
120 (160) mm
Spindeldurchlass
65 (105) mm
65 (105) mm
65 (105) mm
Spindelbohrungdurch-messer
80 (120) mm
80 (120) mm
80 (120) mm
Antriebsleistung 100 % ED
22 (48) kW
22 (48) kW
22 (48) kW
Antriebsleistung 40 % ED
24 (52) kW
24 (52) kW
24 (52) kW
Nenndrehzahl
1.400 (780) U/min
1.400 (780) U/min
1.400 (780) U/min
Max. Drehzahl
5.700 (3.200) U/min
5.700 (3.200) U/min
5.700 (3.200) U/min
Drehmoment 40 % ED
191 (795) Nm
191 (795) Nm
191 (795) Nm
Drehmoment 100 % ED
150 (585) Nm
150 (585) Nm
150 (585) Nm
