UNIVERTOR V Baureihe

Linke und rechte Maschinenvarianten möglich

Direkte Wegmesssysteme in allen Bearbeitungsachsen

Zusätzlicher Stauraum für Werkzeuge und Utensilien direkt an der Maschine

DREHZENTRUM DER NÄCHSTEN GENERATION

Die UNIVERTOR V bietet herausragende Fertigungskompetenz für diverse Werkstückapplikationen bei höchster Produktivität, Dauergenauigkeit und Finishpräzision. Im Gegensatz zu vielen anderen Werkzeugmaschinen im Markt, überzeugt die UNIVERTOR V durch eine in dieser Maschinenkategorie herausragende Leistungsperformance und exzellente Präzision. Aufgrund ihrer hohen Maschinenstabilität, ist die Baureihe prädestiniert für die Hart-Drehbearbeitung. Kurze Taktzeiten ermöglichen hohe Stückzahlen und ein Maximum an Wirtschaftlichkeit. Daher kombiniert WEISSER die für die  jeweiligen Applikationen spezifizierten Fertigungsverfahren mit dem original WEISSER Pick-Up- System und kundenindividuellen Automatisierungskonzepten zu einer perfekten, prozesssicheren Systemlösung.

KONZEPTIONELLE VORTEILE
UNIVERTOR V

  • Linke und rechte Maschinenvarianten möglich
  • Maschinenständer mit sehr gutem Steifigkeitsverhalten und optimierten Dämpfungseigenschaften durch verbleibenden Sand im Modell
  • Linearführungen ausgeführt in hohen Genauigkeiten und Vorspannklassen in allen Maschinenachsen
  • Alle Linearführungen und Vorschubantriebe spänegeschützt außerhalb des Arbeitsraums angeordnet
  • Direkte Wegmesssysteme in allen Bearbeitungsachsen
  • Hohe Dynamik aller Maschinenachsen
  • Optimaler Spänefall nach unten
  • Eigenbau-Drehspindeln mit sehr guten Genauigkeitswerten von Rundlauf und Planlauf
  • Einfacher Ein – und Ausbau der Drehspindel im Reparaturfall möglich
  • Hauptspindel A6 oder A8 nach DIN 55026 möglich
  • Schnittstelle im Werkzeugrevolver VDI oder BMT
  • Vereinfachter Futterwechsel durch große Arbeitsraumöffnung und definierte Futterwechselhilfe-Position
  • Schnellere Durchlaufzeiten durch modularen Baukasten
  • Großer Arbeitsraum und große Verfahrwege bei kompakten Maschinen-Aussenmaßen
  • Optimale Rüstfreundlichkeit und kurze Nebenzeiten durch gute Zugänglichkeit, Ablagemöglichkeiten und kompakte Achsgeometrie in Verbindung mit verbesserten Achs-Beschleunigungen
  • Zusätzlicher Stauraum für Werkzeuge und Utensilien direkt an der Maschine

OPTIONEN
UNIVERTOR V

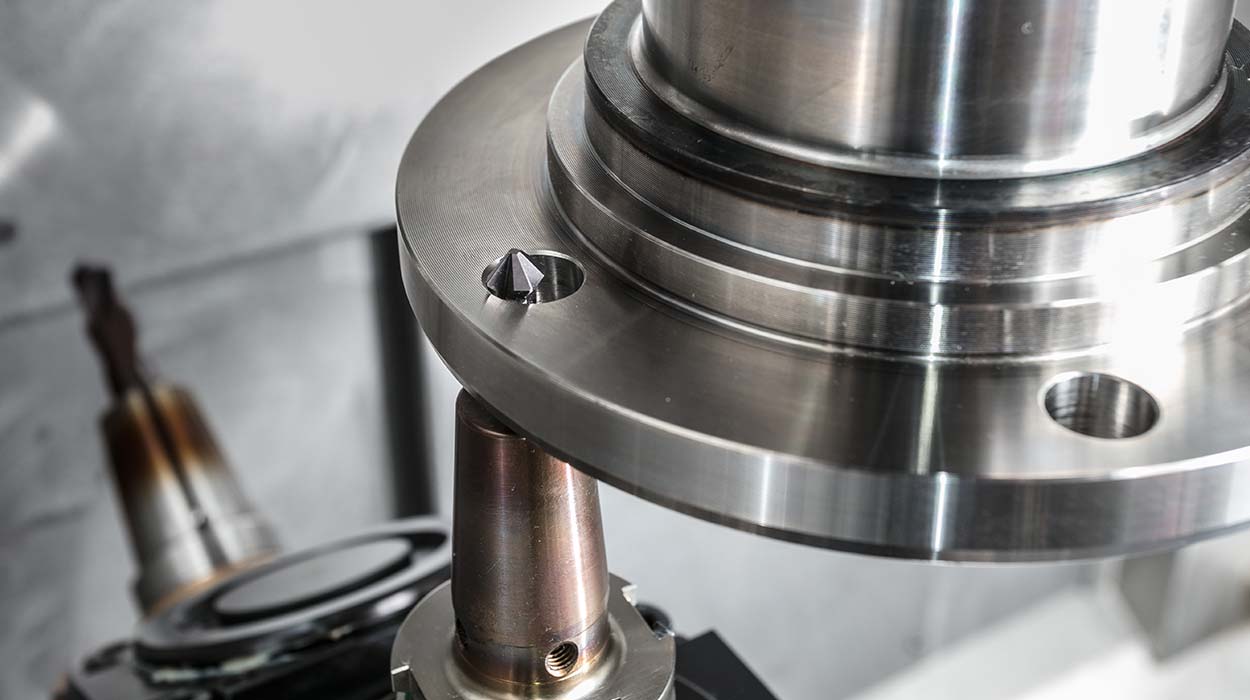

  • Integrierter Messtaster möglich
  • Angetriebene Werkzeuge möglich (für Bohrbearbeitungen)
  • 4-Achsbearbeitung möglich (durch zusätzlichen Revolver auf Kreuzschlitteneinheit)
  • Zusätzliche Innenschleifeinheit möglich
  • Zusätzliche Außenschleifeinheit möglich
  • Kombination von Drehen und Schleifen auf kleinstem Bauraum möglich

Technische Daten

V400
Max. Drehdurchmesser
350 mm
Max. Futterdurchmesser
400 mm
Vorschubkraft X/Z (100 % ED)
8 / 10 kN
Arbeitshub X-Achse
1400 / 1850 mm
Arbeitshub Z-Achse
400 mm
Max. Verfahrensgeschwindigkeit X/Z
75 / 30 m/min
Kugelgewindedurchmesser X/Z
50 / 40 mm
Hauptspindel
Spindelflansch
A6 (A8)
Spindellagerdurchmesser
120 mm
Antriebsleistung 100 % ED
29,1 / (35,1) kW
Antriebsleistung 40 % ED
30 / (40) kW
Nenndrehzahl
1.050 / (780) U/min
Max. Drehzahl
4.500 / (3.500) U/min
Drehmoment 100 % ED
265 / (430) Nm
Drehmoment 40 % ED
340 / (610) Nm
