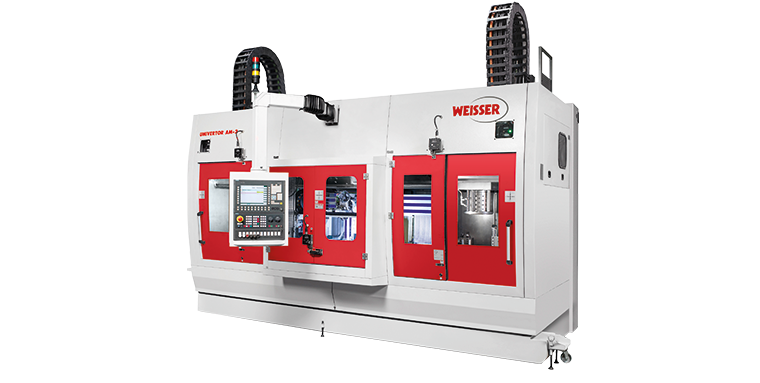

UNIVERTOR AM Baureihe

Stark verrippter Monoblock-Maschinenständer

Große Verfahrwege bei kompakten Maschinen-Außenmaßen

Präzisions- Linearführungen in horizontaler und vertikaler Richtung

IN DER AUSFÜHRUNG MIT EIN ODER ZWEI SPINDELN

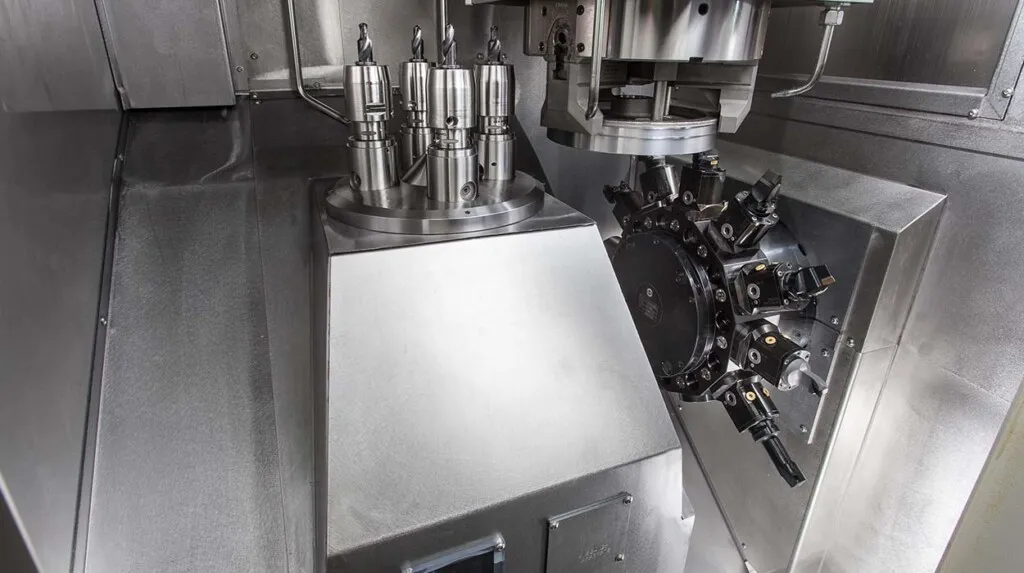

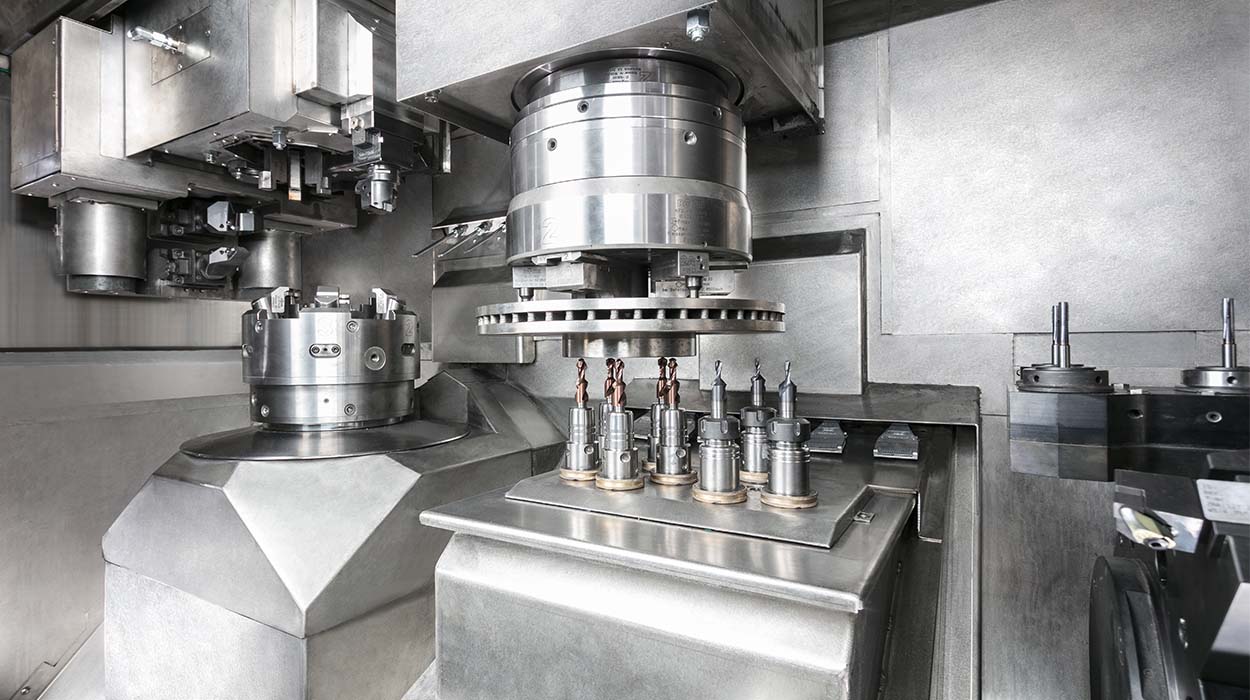

Die modular aufgebauten vertikalen Präzisionsdrehmaschinen der UNIVERTOR AM sind hochflexibel und prädestiniert für die Komplettbearbeitung verschiedener Losgrößen bei niedrigsten Stückkosten. Technologieintegration aus Rotationsdrehen, Hartdrehen, Schleifen, Bohren, Fräsen in einem Arbeitsraum ermöglicht hohe Werkstückqualität, Konturgenauigkeit und Oberflächengüte. Zudem werden Einricht-, Rüst-, Programmierund Liegezeiten deutlich reduziert. Hochproduktive Simultanbearbeitung in einer Maschine mit bis zu zwei leistungsstarken Scheiben-Revolvern realisieren intelligente Technologieprozesse.

KONZEPTIONELLE VORTEILE

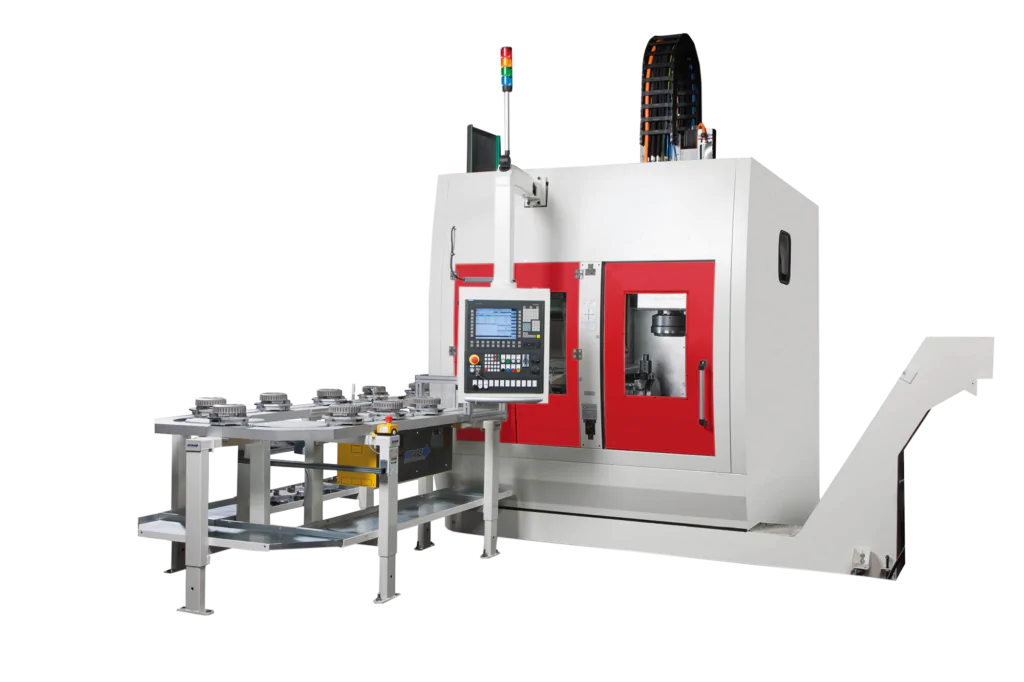

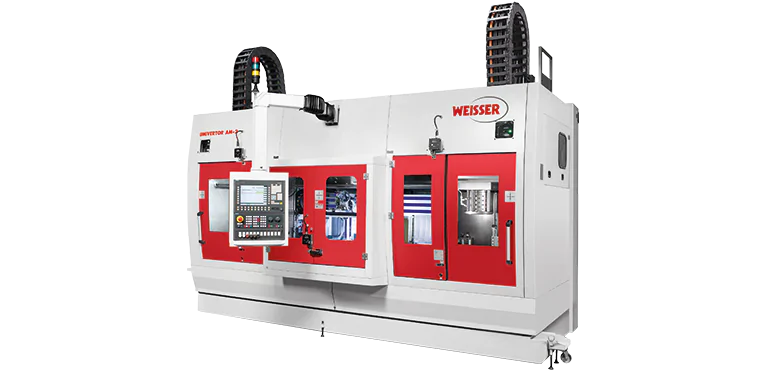

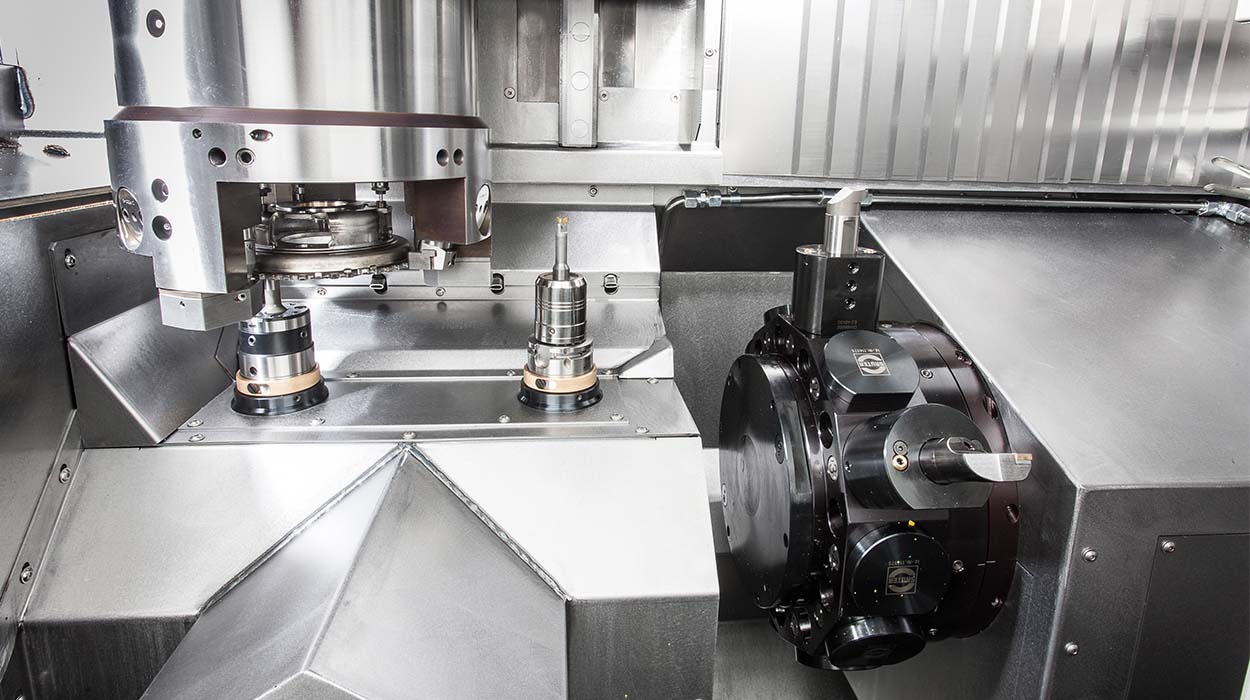

UNIVERTOR AM-1 / AM-2

  • Linke und rechte Maschinenvarianten erhältlich
  • Maschinenständer mit sehr gutem Steifigkeitsverhalten und optimierten Dämpfungseigenschaften durch verbleibendem Sand im Modell
  • Linearführungen ausgeführt in hohen Genauigkeiten und Vorspannklassen in allen Maschinenachsen
  • Alle Linearführungen und Vorschubantriebe spänegeschützt ausserhalb des Arbeitsraums angeordnet
  • Direkte Wegmesssysteme in allen Bearbeitungsachsen (Glasmaßstäbe)
  • hohe Dynamik aller Maschinenachsen
  • optimaler Spänefall nach unten

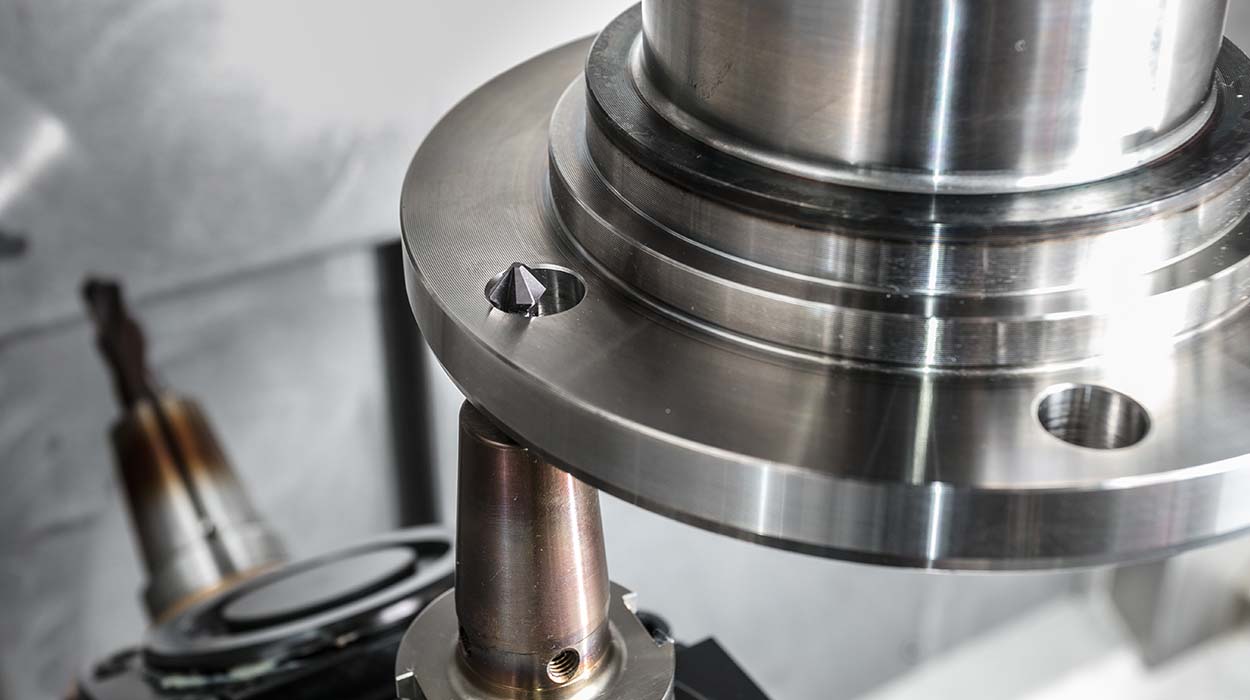

  • Eigenbau-Drehspindeln mit sehr guten Genauigkeitswerten von Rundlauf und Planlauf
  • Einfacher Ein- und Ausbau der Drehspindel im Reparaturfall möglich
  • Hauptspindel A8 oder A11 nach DIN 55026 möglich
  • Schnittstelle im Werkzeugrevolver VDI oder Capto möglich

OPTIONEN
UNIVERTOR AM-1 / AM-2

  • Integrierter Messtaster möglich
  • Angetriebene Werkzeuge möglich (für Bohrbearbeitungen)
  • 4-Achsbearbeitung möglich (durch zusätzlichen Revolver auf Kreuzschlitteneinheit)

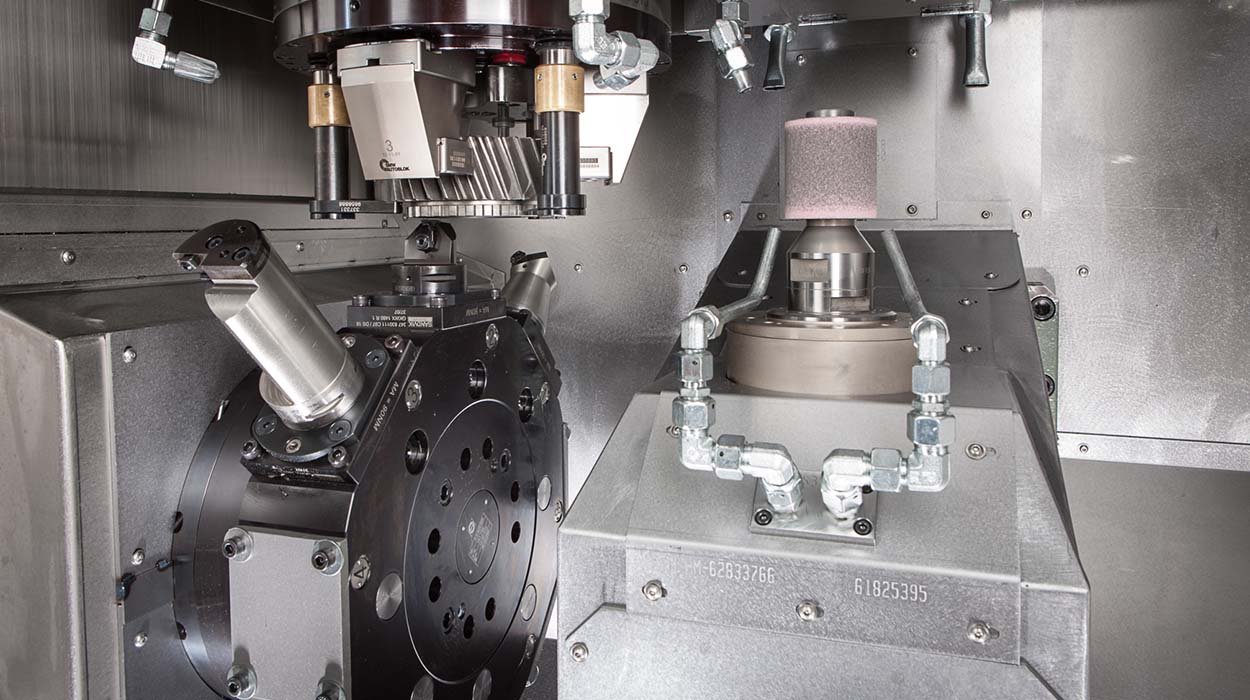

  • Zusätzliche Innenschleifeinheit möglich
  • Zusätzliche Aussenschleifeinheit möglich
  • Kombination von Drehen und Schleifen auf kleinstem Bauraum möglich
  • Zusätzlicher Bohrkopf möglich
  • Zusätzliche Y-A-Achseinheit mit Frässpindel für Verzahnungsfräsen möglich
  • AM-2: Simultanbearbeitung oder Folgebearbeitung möglich (mit Möglichkeit zum Wenden der Werkstücke)

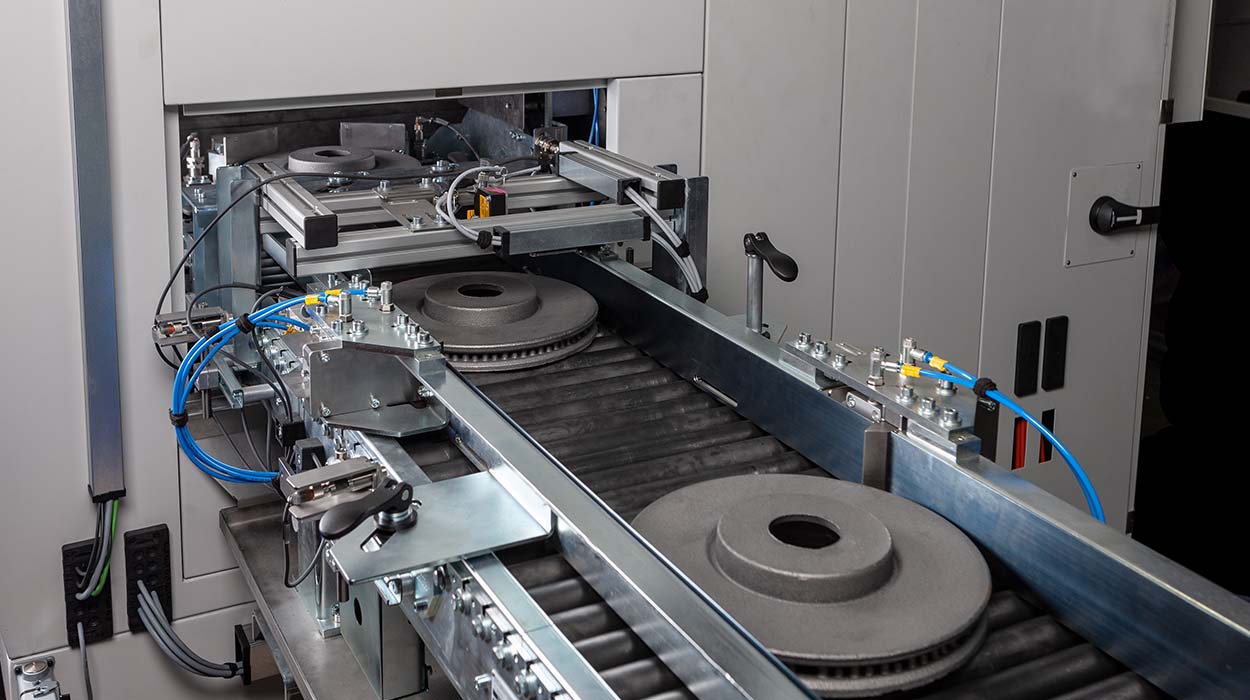

  • AM-2: Vielfältige Automationsvarianten möglich

IN DER AUSFÜHRUNG AM-T

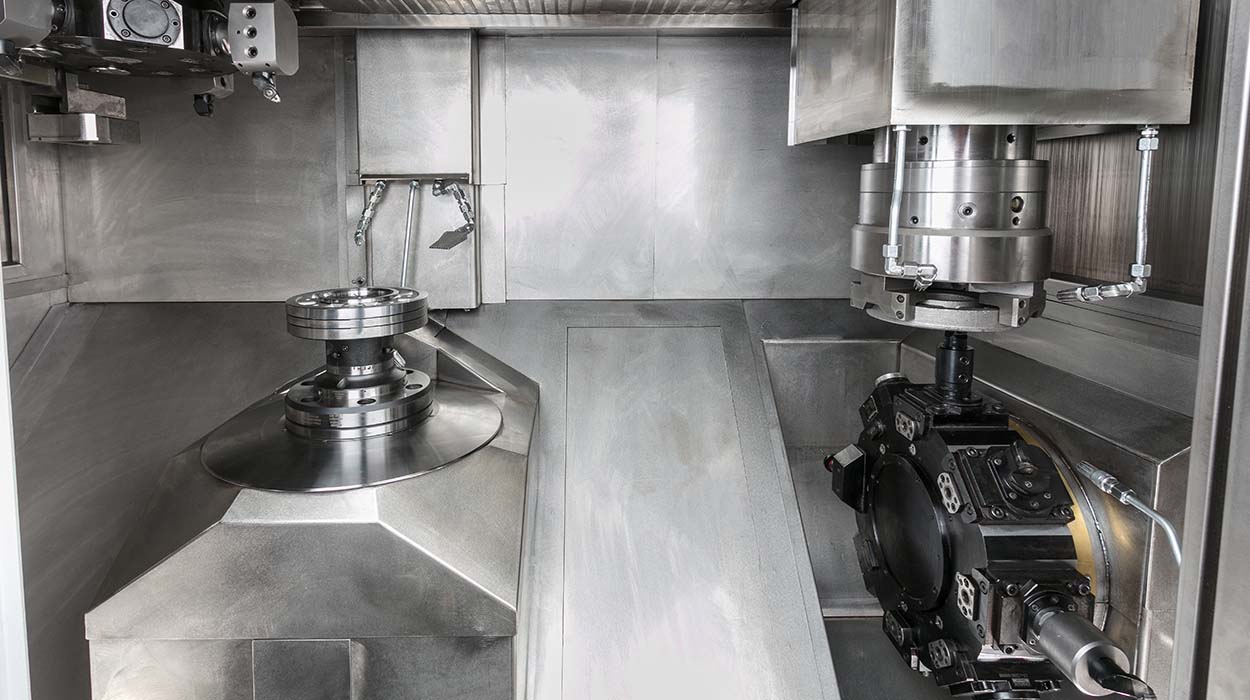

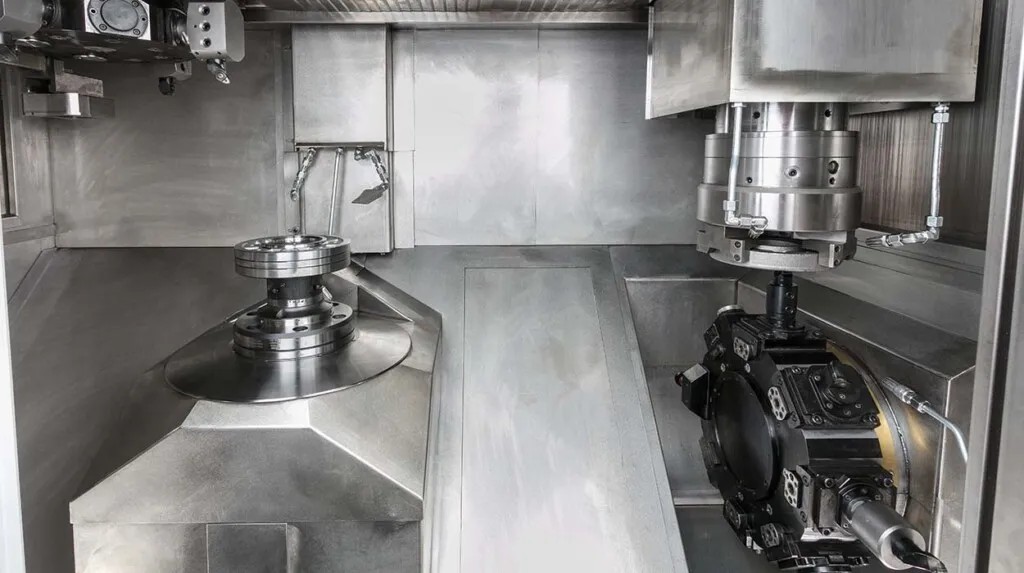

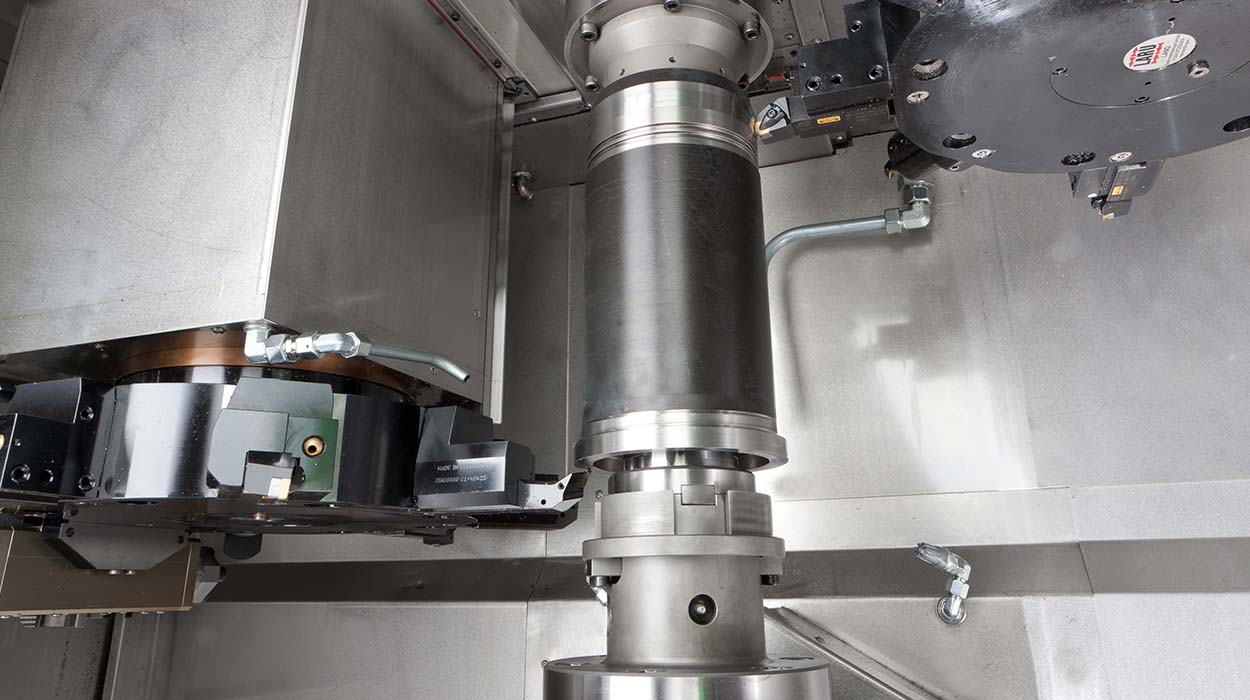

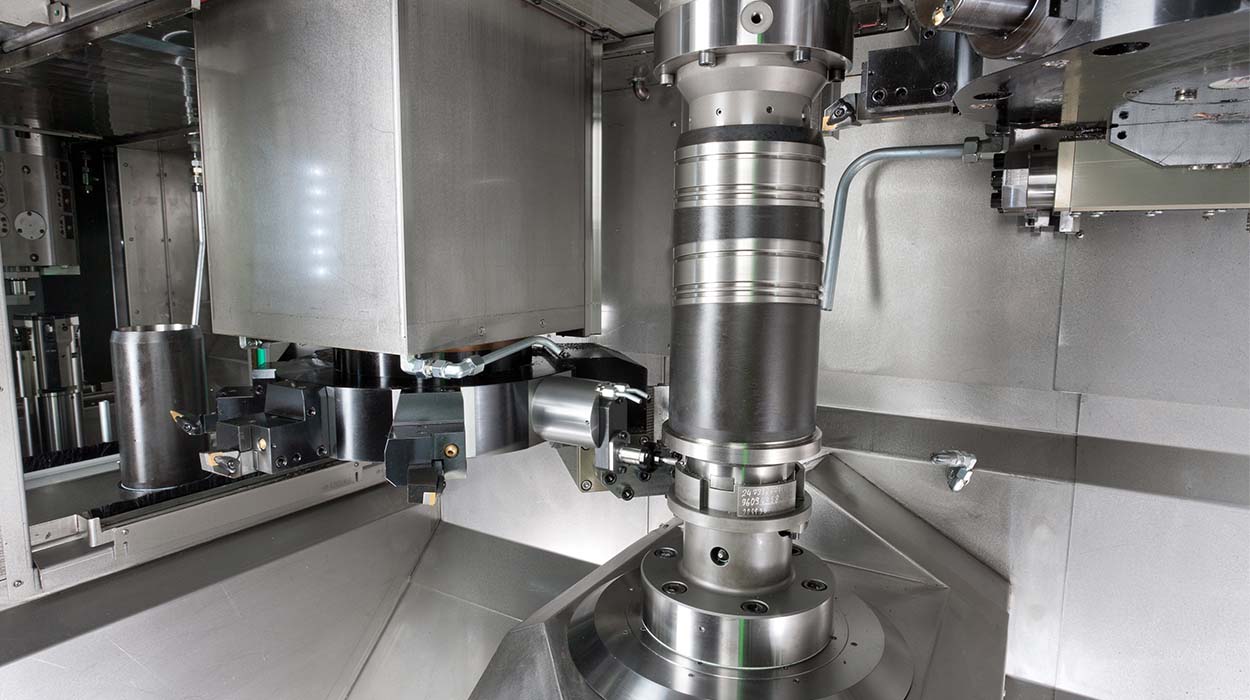

Im Arbeitsraum der UNIVERTOR AM-T mit vertikaler Spindel-Schlittenanordnung und Multifunktionsschlitten werden die Werkstücke nach dem Transferprinzip durch die Maschine getaktet. Die Übergabe erfolgt direkt von der hängenden Pick-up Spindel in die stehende vertikale Spindel. Die auf dem speziellen Ständermodul zusätzlich angebrachten Revolver, Bohrköpfe oder Multifunktionsschlitten ermöglichen vielfältige Bearbeitungsmöglichkeiten. So können Folgeoperationen in einem Arbeitsraum bei maßgeblich reduzierten Nebenzeiten und mit höchster Übergabe-Präzision zwischen den Spannungen realisiert werden. Damit werden hochgenaue Form-und Lagetoleranzen an den Werkstücken garantiert.

KONZEPTIONELLE VORTEILE
UNIVERTOR AM-T

  • Zweispindlige Ausführung mit Pick-Up Spindel und vertikal stehender Gegenspindel
  • Direkte Übergabe von erster Werkstückspannung (hängende Spindel) in zweite Werkstückspannung (stehende Spindel)
  • Werkstückdurchlauf von links nach rechts oder umgekehrt möglich
  • Maschinenständer mit sehr gutem Steifigkeitsverhalten und optimierten Dämpfungseigenschaften durch verbleibenden Sand im Modell
  • Linearführungen ausgeführt in hohen Genauigkeiten und Vorspannklassen in allen Maschinenachsen
  • Alle Linearführungen und Vorschubantriebe spänege schützt ausserhalb des Arbeitsraums angeordnet
  • Direkte Wegmesssysteme in allen Bearbeitungsachsen (Glasmaßstäbe)
  • Hohe Dynamik aller Maschinenachsen
  • Optimaler Spänefall nach unten
  • Eigenbau-Drehspindeln mit sehr guten Genauigkeitswerten von Rundlauf und Planlauf

OPTIONEN
UNIVERTOR AM-T

  • Integrierter Messtaster möglich
  • Angetriebene Werkzeuge möglich (für Bohrbearbeitungen)
  • Zusätzlicher Bohrkopf möglich
  • NC-Abhebestahlhalter möglich

Technische Daten

AM
AM-T
Max. Drehdurchmesser
360 mm
450 mm
Max. Futterdurchmesser
410 mm
500 mm
Max. Vorschubkraft X/Z (40 % ED)
8 / 10 kN
8 / 10 kN
Arbeitshub X/Z-Achse
1.400 / 440 mm
1.400 / 350 mm
Max. Verfahrensgeschwindigkeit X/Z
60/30 m/min
60/30 m/min
Kugelgewindedurchmesser X1/Z1
40/40 mm
40/40 mm
Werkzeuganzahl
12
8 / 12
Werkzeugaufnahme
VDI40 / 50 / Capto
VDI40 / 50 / Capto
Werkzeugflugkreis
740 mm
Hauptspindel
AM
AM-T
Spindellagerdurchmesser
120 mm
120 mm
Spindelflansch
A8
A8
Antriebsleistung 100 % ED
35,1 kW
35 kW
Antriebsleistung 40 % ED
40 kW
40 kW
Nenndrehzahl
780 U/min
780 U/min
Max. Drehzahl
3500 U/min
3500 U/min
Drehmoment 100 % ED
430 Nm
430 Nm
Drehmoment 40 % ED
610 Nm
610 Nm
