5-Achs-Zelle

Beschreibung

Baujahr: 2016
Hersteller: TEKOL GmbH (gebrauchte, unfertige Zelle)

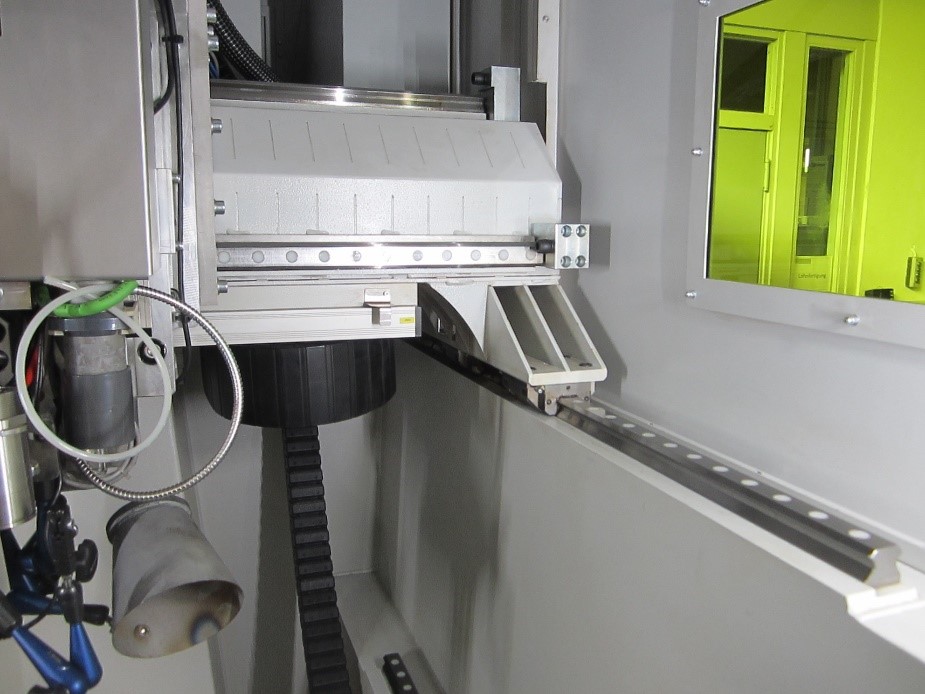

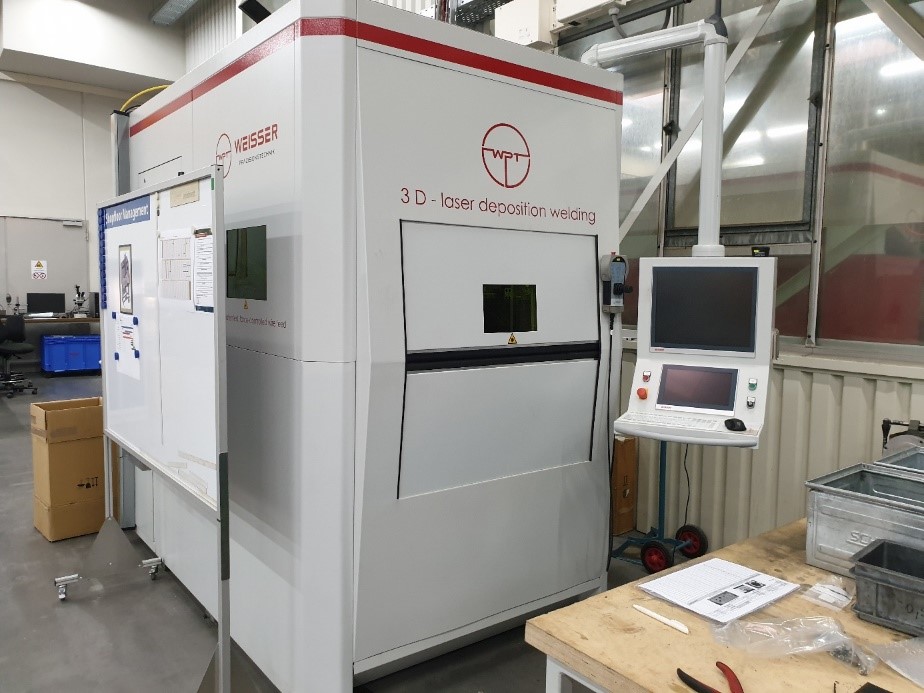

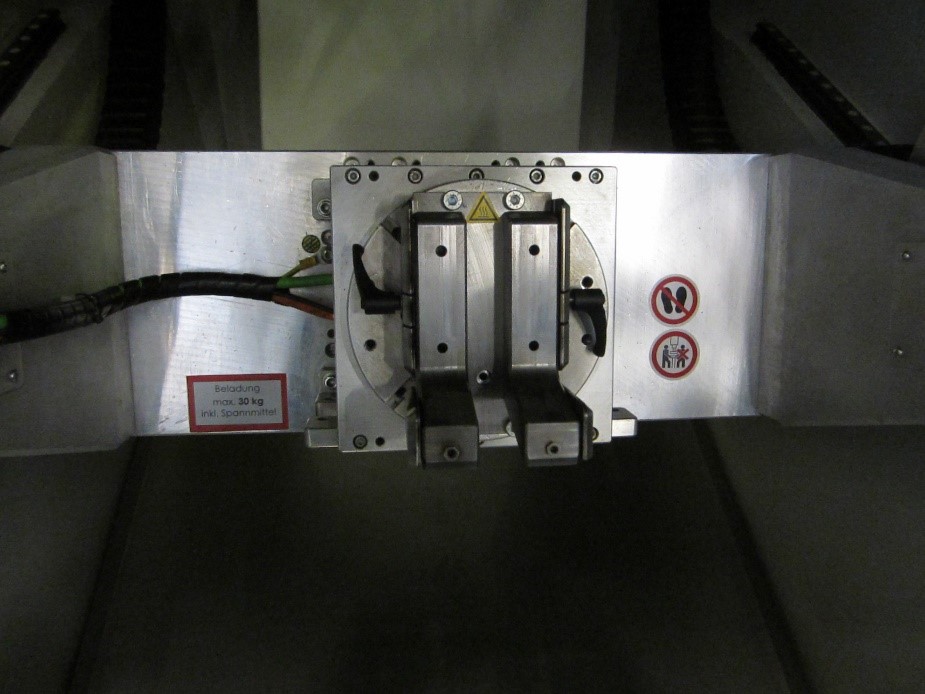

Modular aufgebaute 5(6) -Achs Kinematik, mit Mineralguss Maschinenständer und Schnelllauftür. Farbe RAL 7035 mit roten Akzenten (RAL 3000). Als Portalaufbau ausgeführte X- und Y-Achse mit Linearmotoren. Z-Achse mit Gewindespindelantrieb. C-Drehachse, endlos (Harmonic Drive). A-Achse als Schwenkbrückenaufbau ausgeführt (Harmonic Drive). Y2-Achse manuell, zur Vorpositionierung der Schwenkbrücke.

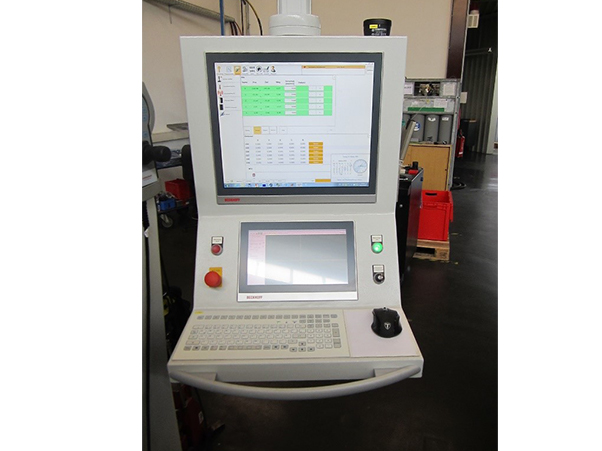

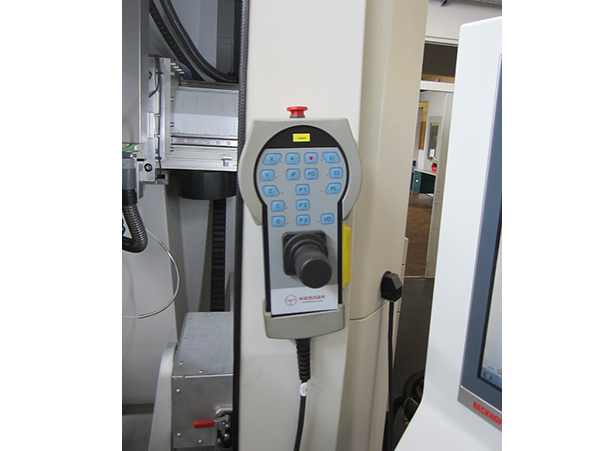

Beckhoff CNC Steuerung für Einricht-, Halb- & Automatikbetrieb (5-Achs Transformation möglich). Bedienpult Beckhoff, inkl. großem Touchpanel zur Visualisierung der Steuerung. Als weitere Bedienelemente steht neben einer Industrietastatur und -Maus ebenfalls ein multifunktionaler Joystick zur Verfügung.

Die Maschine ist nicht funktionsgeprüft.

Laser- und Absaugungskomponenten, sowie weiteres Zubehör ist nicht im Angebot enthalten!

Technische Daten

Steuerung

Steuerung Beckhoff
TwinCAT
3
Bedienoberfläche
TeKol
TeNet

Achsen

Verfahrweg X-Achse
mm
650
Eilgang X-Achse
m/min
60
Verfahrweg Y-Achse
mm
450
Eilgang Y-Achse
m/min
6
Verfahrweg Z-Achse
mm
380
Eilgang Z-Achse
m/min
6
Verfahrweg C-Achse
360°
endlos
Eilgang C-Achse
°/min
50.000
Verfahrweg A-Achse
+/-120°
Eilgang A-Achse
°/min
6.000
Drehmoment bei 100%
Nm
115
Drehmoment bei 40%
Nm
150

Allgemein

Maschinengewicht ca.
t
7
Abmessung L x B x H
m
2,6 x 1,6 x 2,7
Druckluft
Bar
6Bar

Elektrisch

Anschlussleistung
KVA
45
Nennstrom
A
63
Vorsicherung
A
80
Anschlussspannung
VAC
400
Steuerspannung
VDC
24
